자재 개발·공급(TSI) + 현장 시공(일우공영)
협력 자재사 티에스아이㈜(2015년 설립)가 개발한 성능인정 바닥구조를 일우공영이 현장에 시공합니다. 성능인정서 인정업체는 티에스아이㈜입니다.
협력 자재사 티에스아이㈜ 일반현황 · 연혁
| 회사명 | 티에스아이 주식회사 |
|---|---|
| 대표자 | 박승종 |
| 설립 | 2015년 8월 5일 |
| 사업 분야 | 공동주택 층간소음 차단구조 시스템 개발 |
| 생산 | OEM 협력공장 ((주)경인이피에스 외) |
| 관계 | 일우공영 협력 자재사 (자재 개발 · 공급) |
- 2015.08
- 티에스아이㈜ 설립
- 2016.04
- TSI-30A System 성능인정 (경량 1급 · 중량 3급)
- 2022.09
- 삼성물산 공동기술개발 업무협약 체결
- 2022.10
- 와플형 바닥완충재 외 디자인 등록
- 2023.12
- 완충판이 구비되는 와플형 바닥완충재 특허 등록
- 2024.07
- ST-WAF-401 성능인정 (경량 1급 · 중량 3급)
- 2026.01
- ST-WAF-90 · ST-WAF-110 성능인정
1급
경량충격음
3급
중량충격음
90mm
온돌층 (총 300mm 이상)
2031.01
인정 유효기간
| 인정번호 | KF26-0115-1 |
|---|---|
| 용도 | 구축 공동주택 리모델링 — 층고 제약 현장에 온돌층 90mm로 슬림하게 적용 |
| 차단구조 | 마감 모르타르 45mm 이상 + ST-WAF-90 완충재 45mm 이상 + 콘크리트 슬래브 210mm 이상 |

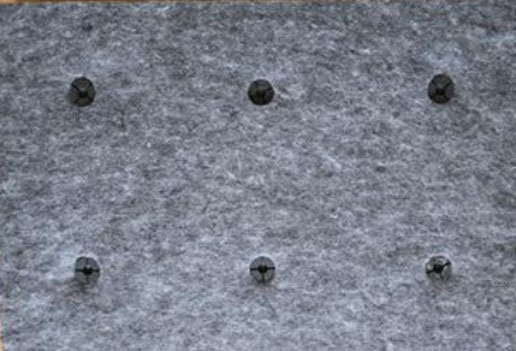

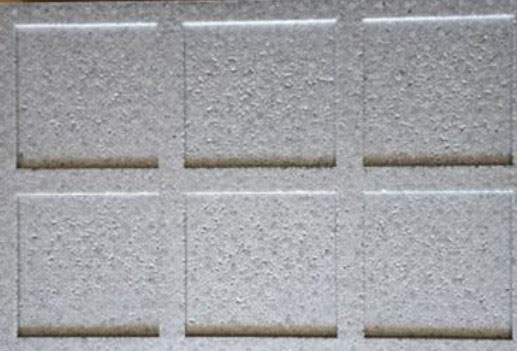

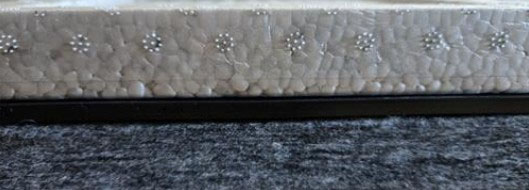

| 완충재 구성 | 와플형 완충재(EPP) 600×400·20mm + ABS판 5mm + PET부직포 20mm (방진고무 M/T Ø30·H20 내장) |

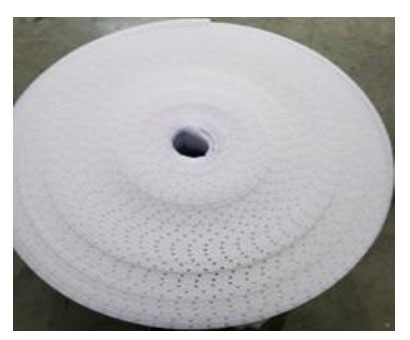

| 측면완충재 | 통기형 · 두께 10mm · 높이 80mm |
| 천장 구성 | 석고보드 9.5mm + 경량철골천장틀 150~200mm |
시공 · 현장검사 체크리스트
01 작업 준비
- 자재 보관장소 · 이동통로 확보
- 바닥 정리, 못 · 철선 제거
- 측면완충재 기준선(먹선) 확인
02 측면완충재 (통기형)
- 상단이 마감몰탈 위로 노출
- 벽면 접착 상태 확인
- 바닥완충재 접합부 테이핑
03 바닥완충재 (WAF-90)
- 바닥면 밀착 시공
- 이음매 테이프 · 공극 처리
- 배관 주변 우레탄 사춤
04 보양 · 기타
- 몰탈 유입 공극 점검
- 완충재 위 화기 · 중량물 금지
- 시공자 · 감리자 확인 서명
1급
경량충격음
2급
중량충격음
110mm
온돌층 (총 320mm 이상)
2031.01
인정 유효기간
| 인정번호 | KF26-0115-2 |
|---|---|
| 용도 | 층간소음 사후검사 대상 신축 공동주택 — 경량 1급·중량 2급 상위 성능 |
| 차단구조 | 마감 모르타르 65mm 이상 + ST-WAF-110 완충재 45mm 이상 + 콘크리트 슬래브 210mm 이상 |
| 완충재 구성 | 와플형 완충재(EPP) 600×400·20mm + ABS판 5mm + PET부직포 20mm (방진고무 M/T Ø30·H20 내장) |
| 측면완충재 | 통기형 · 두께 10mm · 높이 80mm |
| 천장 구성 | 석고보드 9.5mm + 경량철골천장틀 150~200mm |
시공 · 현장검사 체크리스트
01 작업 준비
- 자재 보관장소 · 이동통로 확보
- 바닥 정리, 못 · 철선 제거
- 측면완충재 기준선(먹선) 확인
02 측면완충재 (통기형)
- 상단이 마감몰탈 위로 노출
- 벽면 접착 상태 확인
- 바닥완충재 접합부 테이핑
03 바닥완충재 (WAF-110)
- 바닥면 밀착 시공
- 이음매 테이프 · 공극 처리
- 배관 주변 우레탄 사춤
04 보양 · 기타
- 몰탈 유입 공극 점검
- 완충재 위 화기 · 중량물 금지
- 시공자 · 감리자 확인 서명
1급
경량충격음
3급
중량충격음
110mm
온돌층 (총 320mm 이상)
2029.07
인정 유효기간
| 인정번호 | KF24-0708-1 |
|---|---|
| 용도 | 층간소음 사후검사 대비 일체형 — 1회 1겹 시공, 중량 몰탈(2.3kg/L 이상) 적용 |
| 차단구조 | 마감 모르타르 65mm 이상 + ST-WAF-401 완충재 45mm + 콘크리트 슬래브 210mm 이상 |

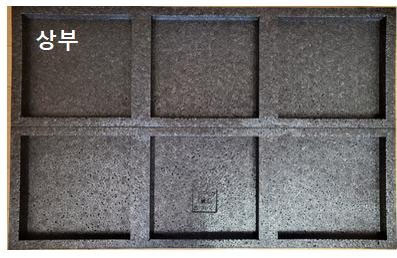

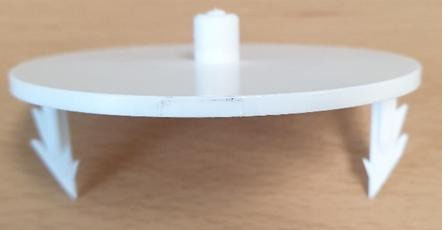

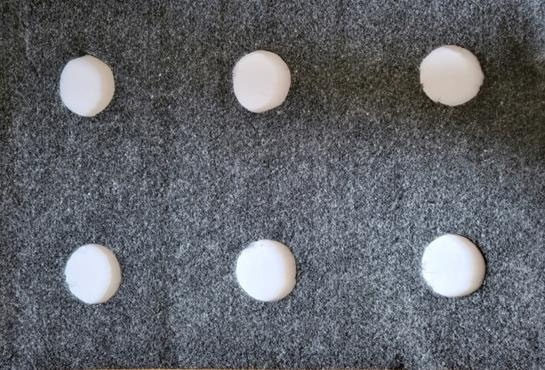

| 완충재 구성 | 와플형 완충재(EPP) 600×400·25mm + ABS 브라켓 Ø67·2.5mm + PET 부직포 10mm + 방진고무 M/T(EPDM) 20mm |
| 측면완충재 | 통기형 EPE · 두께 15mm · 너비 100mm |
| 마감 모르타르 | 압축강도 18.2N/㎟ 이상 · 단위용적질량 2.3kg/L 이상 |
시공 · 현장검사 체크리스트
01 사전 준비 · 바닥 정리
- 선공정 완료 · 작업 안전 확보
- 자재 · 공구 · 인원 준비
- 바닥 청소 · 돌출부 파치
- 슬래브 두께 점검
02 측면완충재 (통기형)
- 기준선(먹선)에 맞춰 부착
- 슬래브 면과 약 10mm 공극
- 이음 부분 테이핑
03 바닥완충재 (WAF-401)
- 이음부 OPP 테이핑 · 누락 확인
- 분배기 · 문틀 · 창틀 하부 시공
- 공극 우레탄폼 · 스크랩 사춤
04 마감몰탈
- 난방배관 설치 상태 확인
- 마감선 · 미장 · 수평 확인
- 양생 중 출입금지 보양
- 습윤 양생 7일 이상
공통 강점 기포콘크리트 생략·모르타르 1회 타설로 공기 단축 · EPP 상부재로 파손·부스러짐 없고 난방배관 가이드 역할 · 자재 품질이 균일해 차단성능 재현성이 높음
구축 리모델링 단지의 층간소음 법규
주택건설기준 등에 관한 규정 제7조 제12항에 따라 리모델링 해당 세대는 바닥구조 기준 적용에서 제외되지만, 수직 증축이나 별도의 동으로 증축하는 세대에는 적용됩니다. 법령 자세히 보기
